Vlačne opruge

Vlačne opruge od žice za klavir, pocinčane žice i žice od nehrđajućeg čelika

Tehnički crtež - Vlačne opruge od žice za klavir, pocinčane žice i žice od nehrđajućeg čelika
Idi na tehničke informacije

Naručite od ponedjeljka do četvrtka prije 15:30 i petkom prije 14:45, a mi ćemo vašu narudžbu poslati isti dan s očekivanom dostavom u roku od 4 do 6 dana. To se odnosi na sve vlačne opruge na zalihama

Količinske popuste i cijene pogledajte klikom na košaricu pored željenog proizvoda.

Uz pomoć naših klizača za sortiranje, olakšali smo i brzo kretanje kroz naš asortiman standardnih vlačnih opruga u više od 3000 različitih veličina.

Imamo sve, od malih vlačnih opruga do velikih vlačnih opruga za upotrebu svugdje u industriji i privatno. Ponuda standardnih vlačnih opruga nudi se u duljinama od 6,35 mm do 377,00 mm (duljina neopterećene opruge). Asortiman je proizveden u skladu s važećim DIN standardima s najvišim zahtjevima kvalitete u Europi i Americi.

Što je vlačna opruga?


Produžna opruga upotrebljava se tamo gdje je potrebna vučna sila. To bi moglo biti, na primjer, u industrijskim i poljoprivrednim strojevima. Velike i male konstrukcije.

Vlačna opruga akumulira silu kada se opruga rastegne. Što je više rastežete, to se više sile akumulira. Sila se ponovno oslobađa kada se opruga dopusti da se vrati na svoju izvornu duljinu. Ako se vlačna opruga pravilno upotrebljava i dimenzionira, može se upotrebljavati jako dugo. Pogledajte dodatne informacije pod naslovom „Životni vijek” u odjeljku o tehničkim podacima u nastavku.

Glazbena žica: suho okruženje


Opruge od klavirske žice preporučuju se za upotrebu u suhim okruženjima. Materijal ne štiti od hrđe. Opruge od klavirske žice približno su 10 % jače od opruga od nehrđajućeg čelika.

Elektopocinčane vlačne opruge izrađuju se od žice za klavir koja se zatim elektopocinčava. To vlačnim oprugama daje lijepu sjajnu površinu. Elektrocinčanje nudi samo umjerenu otpornost na koroziju, ali ako se opruga upotrebljava u vlažnom okruženju, radni će vijek biti produljen u usporedbi s istom oprugom izrađenom od klavirske žice bez površinske obrade.

Nehrđajući čelik: vlažna sredina


Za vlažna okruženja preporučujemo opruge izrađene od žice od nehrđajućeg čelika. Vlačne opruge od nehrđajućeg čelika približno su 10 % slabije od opruga od klavirske žice.

Opruge za rezanje i ispitivanje


Ako niste sigurni u potrebnu duljinu/hod, imamo opruge u duljinama od 300, 500 i 1000 mm proizvedene posebno za rezanje na željenu duljinu i upotrebu za prototipove i ispitivanja. Razvrstajte po duljini pomoću donjeg klizača. Razvrstajte po duljini pomoću donjeg klizača.

Napomena: Ove opruge nemaju ušice. Kupac ih mora saviti prema gore, nakon rezanja na željenu duljinu ako je potrebno. Kako biste produljili vijek trajanja, preporučujemo da zavoji budu mekani, a ne oštri zavoji ili zarezi.

Prikaži više Prikaži manje

19-70016-description

Pocinčani čelik

19-70014-description

Glazbena žica

19-70015-description

Nehrđajući čelik 302
Shop By
Shopping Options
d - Promjer žice (mm)
De - Vanjski promjer (mm)
Di - Unutarnji promjer (mm)
Lo - Duljina neopterećene opruge (mm)
Ln - Maksimalna duljina opterećene opruge (mm)
Sn - Maksimalan hod (mm)
Fn - Maksimalno opterećenje na Ln (N)
F0 - Početna sila (N)
R - Konstanta opruge (N/mm)
Raspon
Lk - Duljina tijela opruge (mm)
Materijal

Items 1-10 of 2766

Set Descending Direction
Pogledaj cijene - Dodaj u košaricu Materijal d
Promjer žice (mm)		 De
Vanjski promjer (mm)		 Di
Unutarnji promjer (mm)		 Lo
Duljina neopterećene opruge (mm)		 Ln
Maksimalna duljina opterećene opruge (mm)		 Sn
Maksimalan hod (mm)		 Fn
Maksimalno opterećenje na Ln (N)		 F0
Početna sila (N)		 R
Konstanta opruge (N/mm)		 Raspon SKU Stock Tehnički crtež Pročitajte više 3D CAD
Nehrđajući čelik 302 0,18 1,60 N/A 6,35 13,72 7,37 1,19 0,11 0,15 B E00630070250S E00630070250S
Glazbena žica 0,18 1,60 N/A 6,35 13,72 7,37 1,42 0,13 0,18 B E00630070250M E00630070250M
Nehrđajući čelik 302 0,18 1,60 N/A 7,87 18,54 10,67 1,19 0,11 0,10 B E00630070310S E00630070310S
Glazbena žica 0,18 1,60 N/A 7,87 18,54 10,67 1,42 0,13 0,12 B E00630070310M E00630070310M
Nehrđajući čelik 302 0,18 1,60 N/A 9,65 23,62 13,97 1,19 0,11 0,07 B E00630070380S E00630070380S
Glazbena žica 0,18 1,60 N/A 9,65 23,62 13,97 1,42 0,13 0,09 B E00630070380M E00630070380M
Nehrđajući čelik 302 0,18 1,60 N/A 11,18 28,45 17,27 1,19 0,11 0,06 B E00630070440S E00630070440S
Glazbena žica 0,18 1,60 N/A 11,18 28,45 17,27 1,42 0,13 0,07 B E00630070440M E00630070440M
Nehrđajući čelik 302 0,18 1,60 N/A 12,70 33,27 20,57 1,19 0,11 0,06 B E00630070500S E00630070500S
Glazbena žica 0,18 1,60 N/A 12,70 33,27 20,57 1,42 0,13 0,07 B E00630070500M E00630070500M
  1. E00630070250S
    Na zalihama: 353
    E00630070250S
    Materijal Nehrđajući čelik 302
    d - Promjer žice (mm) 0,18
    De - Vanjski promjer (mm) 1,60
    Di - Unutarnji promjer (mm)
    Lo - Duljina neopterećene opruge (mm) 6,35
    Ln - Maksimalna duljina opterećene opruge (mm) 13,72
    Sn - Maksimalan hod (mm) 7,37
    Fn - Maksimalno opterećenje na Ln (N) 1,19
    F0 - Početna sila (N) 0,11
    R - Konstanta opruge (N/mm) 0,15
    Raspon B
  2. E00630070250M
    Na zalihama: 340
    E00630070250M
    Materijal Glazbena žica
    d - Promjer žice (mm) 0,18
    De - Vanjski promjer (mm) 1,60
    Di - Unutarnji promjer (mm)
    Lo - Duljina neopterećene opruge (mm) 6,35
    Ln - Maksimalna duljina opterećene opruge (mm) 13,72
    Sn - Maksimalan hod (mm) 7,37
    Fn - Maksimalno opterećenje na Ln (N) 1,42
    F0 - Početna sila (N) 0,13
    R - Konstanta opruge (N/mm) 0,18
    Raspon B
  3. E00630070310S
    Na zalihama: 1.105
    E00630070310S
    Materijal Nehrđajući čelik 302
    d - Promjer žice (mm) 0,18
    De - Vanjski promjer (mm) 1,60
    Di - Unutarnji promjer (mm)
    Lo - Duljina neopterećene opruge (mm) 7,87
    Ln - Maksimalna duljina opterećene opruge (mm) 18,54
    Sn - Maksimalan hod (mm) 10,67
    Fn - Maksimalno opterećenje na Ln (N) 1,19
    F0 - Početna sila (N) 0,11
    R - Konstanta opruge (N/mm) 0,10
    Raspon B
  4. E00630070310M
    Na zalihama: 509
    E00630070310M
    Materijal Glazbena žica
    d - Promjer žice (mm) 0,18
    De - Vanjski promjer (mm) 1,60
    Di - Unutarnji promjer (mm)
    Lo - Duljina neopterećene opruge (mm) 7,87
    Ln - Maksimalna duljina opterećene opruge (mm) 18,54
    Sn - Maksimalan hod (mm) 10,67
    Fn - Maksimalno opterećenje na Ln (N) 1,42
    F0 - Početna sila (N) 0,13
    R - Konstanta opruge (N/mm) 0,12
    Raspon B
  5. E00630070380S
    Na zalihama: 496
    E00630070380S
    Materijal Nehrđajući čelik 302
    d - Promjer žice (mm) 0,18
    De - Vanjski promjer (mm) 1,60
    Di - Unutarnji promjer (mm)
    Lo - Duljina neopterećene opruge (mm) 9,65
    Ln - Maksimalna duljina opterećene opruge (mm) 23,62
    Sn - Maksimalan hod (mm) 13,97
    Fn - Maksimalno opterećenje na Ln (N) 1,19
    F0 - Početna sila (N) 0,11
    R - Konstanta opruge (N/mm) 0,07
    Raspon B
  6. E00630070380M
    Na zalihama: 223
    E00630070380M
    Materijal Glazbena žica
    d - Promjer žice (mm) 0,18
    De - Vanjski promjer (mm) 1,60
    Di - Unutarnji promjer (mm)
    Lo - Duljina neopterećene opruge (mm) 9,65
    Ln - Maksimalna duljina opterećene opruge (mm) 23,62
    Sn - Maksimalan hod (mm) 13,97
    Fn - Maksimalno opterećenje na Ln (N) 1,42
    F0 - Početna sila (N) 0,13
    R - Konstanta opruge (N/mm) 0,09
    Raspon B
  7. E00630070440S
    Na zalihama: 235
    E00630070440S
    Materijal Nehrđajući čelik 302
    d - Promjer žice (mm) 0,18
    De - Vanjski promjer (mm) 1,60
    Di - Unutarnji promjer (mm)
    Lo - Duljina neopterećene opruge (mm) 11,18
    Ln - Maksimalna duljina opterećene opruge (mm) 28,45
    Sn - Maksimalan hod (mm) 17,27
    Fn - Maksimalno opterećenje na Ln (N) 1,19
    F0 - Početna sila (N) 0,11
    R - Konstanta opruge (N/mm) 0,06
    Raspon B
  8. E00630070440M
    Na zalihama: 57
    E00630070440M
    Materijal Glazbena žica
    d - Promjer žice (mm) 0,18
    De - Vanjski promjer (mm) 1,60
    Di - Unutarnji promjer (mm)
    Lo - Duljina neopterećene opruge (mm) 11,18
    Ln - Maksimalna duljina opterećene opruge (mm) 28,45
    Sn - Maksimalan hod (mm) 17,27
    Fn - Maksimalno opterećenje na Ln (N) 1,42
    F0 - Početna sila (N) 0,13
    R - Konstanta opruge (N/mm) 0,07
    Raspon B
  9. E00630070500S
    Na zalihama: 116
    E00630070500S
    Materijal Nehrđajući čelik 302
    d - Promjer žice (mm) 0,18
    De - Vanjski promjer (mm) 1,60
    Di - Unutarnji promjer (mm)
    Lo - Duljina neopterećene opruge (mm) 12,70
    Ln - Maksimalna duljina opterećene opruge (mm) 33,27
    Sn - Maksimalan hod (mm) 20,57
    Fn - Maksimalno opterećenje na Ln (N) 1,19
    F0 - Početna sila (N) 0,11
    R - Konstanta opruge (N/mm) 0,06
    Raspon B
  10. E00630070500M
    Na zalihama: 3.315
    E00630070500M
    Materijal Glazbena žica
    d - Promjer žice (mm) 0,18
    De - Vanjski promjer (mm) 1,60
    Di - Unutarnji promjer (mm)
    Lo - Duljina neopterećene opruge (mm) 12,70
    Ln - Maksimalna duljina opterećene opruge (mm) 33,27
    Sn - Maksimalan hod (mm) 20,57
    Fn - Maksimalno opterećenje na Ln (N) 1,42
    F0 - Početna sila (N) 0,13
    R - Konstanta opruge (N/mm) 0,07
    Raspon B
Page
per page
Glazbena žica

Žica je atestirana u skladu sa standardom DIN 17223 žica klase C BR. MATERIJALA 1.1200 – EN norma 10270-1
Radna temperatura je između -30 ºC i +120 ºC
Preporučuje se za upotrebu u suhim okruženjima.

Nehrđajući čelik

Žica je atestirana prema standardu DIN 17224 AISI 302 BR. MATERIJALA 1.4310 – EN norma 10270-3
Radna temperatura je između -200 ºC i +250 ºC
Može se upotrebljavati u suhim i vlažnim ili mokrim okruženjima.

Ako se traži vlačna opruga od materijala AISI 316, možemo ih proizvesti po narudžbi.

Pocinčano

Žica je atestirana u skladu sa standardom DIN 17223 žica klase C BR. MATERIJALA 1.1200 – EN norma 10270-1
Radna temperatura je između -30 ºC i +120 ºC
Elektropocinčane vlačne opruge izrađuju se od žice za klavir koja se zatim pocinčava. To vlačnim oprugama daje privlačnu sjajnu površinu.
Preporučuje se za upotrebu u suhim okruženjima.

Serije A i C: (Pogledajte kojoj seriji opruga pripada u stupcu „Serije” u tablici. )
Sve dimenzije i sile u skladu su sa standardom DIN 2097 (razred 2). DIN 2097 definira silu kao određujući parametar. Broj zavojnica stoga može varirati i neće biti naveden za ove serije.

Serija B: (Pogledajte kojoj seriji opruga pripada u stupcu „Serije” u tablici. )
Vanjski promjer i duljina definirani su prema sljedećim tablicama

De - Vanjski promjer (eksterni promjer) (mm)
Od
Do
Tolerancija
1,45
3,02
+ - 0,08
3,05
6,10
+ - 0,13
6,12
12,70
+ - 0,20
12,73
25,40
+ - 0,38
24,43
31,12
+ - 0,51
31,14
37,08
+ - 0,76
37,11
50,08
+ - 1,02
L0 - Duljina (mm)
Od
Do
Tolerancija
3,05
25,40
+ - 0,79
25,41
38,10
+ - 1,58
38,11
88,90
+ - 3,18
88,91
152,40
+ - 4,78
Maksimalna sila (N)
Tolerancija
± 10%
R - Konstanta opruge
Tolerancija
± 10%

Serija D: (Pogledajte kojoj seriji opruga pripada u stupcu „Serije” u tablici. )
Serija je proizvedena s ciljem da se može upotrebljavati za ispitivanja i prototipove. Stoga nema dopuštenih odstupanja za ovu seriju.

Budući da je ova serija namijenjena ispitivanju, zavojnice izrezane opruge varirat će od opruge do opruge, pa konstantu opruge nije moguće definirati.

Ako želite podatkovnu tablicu u obliku PDF datoteke ili 3D CAD crtež opruge u .step, .iges ili .sat formatu, možete ga besplatno preuzeti klikom na simbol 3D CAD pored broja artikla u tablici.

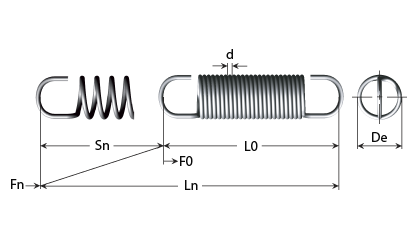

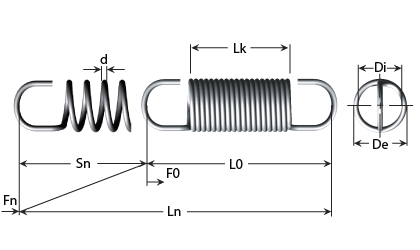

Tehnički crtež - Vlačne opruge od žice za klavir, pocinčane žice i žice od nehrđajućeg čelika
d
=
Promjer žice u mm
De
=
Vanjski promjer u mm (Di + (d*2))
LK
=
Duljina opružnog tijela bez opterećenja u mm
L0
=
Duljina neopterećene opruge. Lo služi samo kao smjernica. Lo može malo varirati.
L1
=
Duljina oterećene opruge u mm na F1
L1
=
Duljina oterećene opruge u mm na F2
L1
=
Maks. duljina opterećene opruge u mm (min. duljina / maks. opterećenje)
L1
=
Početna sila (N)
L1
=
Djelomično opterećenje u N (njutnima) na L1
L1
=
Dodatno opterećenje u N (njutnima) na L2
L1
=
Maksimalno opterećenje u N (njutnima) na Ln (ne treba se upotrebljavati)
L1
=
Maksimalan hod u mm (Lo+Ln) (ne smije se upotrebljavati)
L1
=
Konstanta opruge u N/mm
L1
=
Visina unutarnje ušice u mm
L1
=
Otvor (razmak) na ušici u mm
x
=
Položaj ušice
1 N
=
0,10197Kg
1Kg
=
9,80665N

Maksimalna sila u njutnima (Fn) za vlačnu oprugu od atestirane žice za klavir približno je 10 % viša u odnosu na oprugu iste dimenzije od nehrđajućeg čelika.

Izračunavanje početne napetosti (F0):
Početna napetost (F0) vlačne opruge naziva se i početna sila. To pokazuje kolika će se sila upotrijebiti za aktiviranje vlačne opruge.

Početna napetost (F0) ili početna sila služi samo kao smjernica jer se može razlikovati od serije do serije. Kao pravilo, možete reći da početna napetost (F0) odgovara cca. 10 – 15 % maksimalne sile (Fn).

Početna sila (F0) = Maksimalna sila (Fn) - (Konstanta opruge (R) x Maksimalan hod (Sn))



Na primjer, početna napetost za artikl broj 32600 (Fn = 237 N, R = 2,67 N/mm i Sn = 75,70 mm) izračunava se na sljedeći način:

237 N - (2,67 N/mm * 75,70 mm) = 35 N

Izračun sile opruge na navedenoj duljini:
Ako želite znati koliku silu proizvodi vlačna opruga za navedenu duljinu/hod, možete upotrijebiti sljedeću formulu:

Sila na zadanoj duljini (F1) = Početna sila (F0) + (Maksimalan hod (Sn) * Konstanta opruge (R))

Na primjer, artikl broj 32600, gdje je R = 2,67 N/mm i želimo znati silu za hod od 55 mm i F0 od približno 35 N.

35 N + (55 mm * 2,67 N/mm) = 182 N

Serija A: (Pogledajte kojoj seriji opruga pripada u stupcu „Serije” u tablici. )
Njemačke ušice prema standardu DIN 2097, nasumični kut.

Položaj ušice (X) promjenjiv je i stoga se ušice mogu okretati jedna u odnosu na drugu. Vanjski promjer ušica može biti veći od vanjskog promjera tijela.

Njemačka ušica
Njemačka ušica

Serija A: Dopušteno odstupanje širine ušice
Dopušteno odstupanje širine ušice određeno je na temelju formule u nastavku. Imajte na umu da morate upotrijebiti vrijednost utvrđenu na temelju omjera zavojnice opruge kako biste mogli izračunati dopušteno odstupanje.

De(Vanjski promjer) + vrijednost iz tablice omjera zavojnice

Primjer: Artikl broj 32600 ima debljinu žice (d) od 2,5 mm. Vanjski promjer (De) je 18 mm, što rezultira srednjim promjerom (Dm) od 15,5 mm.

Na temelju tablice omjera zavojnice dobivamo vrijednost koju treba dodati vanjskom promjeru opruge (De) da bismo pronašli maksimalni vanjski promjer ušice.

Omjer zavojnice: 15,5 mm / 2,5 mm = 6,2 mm
Maksimalna širina ušice: 18 mm + (1,5 * 2,5 mm) = 21,75 mm

Tablica omjera zavojnice
Omjer zavojnice (dm/d)
Gütegrad 2
0 mm - 6 mm
d
6 mm - 12 mm
1,5 * d
12 mm +
Dizajn ušice moguće je izraditi po dogovoru.

Serija A: - Dopušteno odstupanje unutarnje visine ušice
Tolerancija unutarnje visine ušice (LH) je od 0,8 do 1,1 * Dm.

Npr. artikl broj 32600 ima srednji promjer (Dm) od 15,5 mm.:
Minimalna unutarnja visina ušice = 0,8 * 15,5 mm = 12,4 mm.
Maksimalna unutarnja visina ušice = 1,1 * 15,5 mm = 17,05 mm.

Visina ušice (LH)
Visina ušice (LH)

Serije B i C: (Pogledajte kojoj seriji opruga pripada u stupcu „Serije” u tablici. )
Ušice u ovoj ponudi njemačke su ušice bez specifičnog oblika i s nasumičnim kutom. Iznimke su artikli broja 503 i 503RF koji imaju engleske ušice.

Cilj je da vanjski promjer ušice i tijela opruge ostane isti. Međutim, vanjski promjer ušice može varirati. Za ovu seriju nema dopuštenog odstupanja.

Engleska ušica
Engleska ušicaEngelsk øje

Serija D: (Pogledajte kojoj seriji opruga pripada u stupcu „Serije” u tablici. )
Za ovu seriju nema ušica. Namijenjena je za ispitivanje i rezanje. Kupac stoga mora sam izraditi svoje ušice. Kako biste produžili radni vijek opruge, preporučujemo izradu ušica s mekim zavojima bez zareza. Ako je ušica preoštro savijena, to može dovesti do slabe točke u opruzi.

Serija D nema ušice
Serija D nema ušice

Životni vijek opruge općenito je vrlo teško definirati. Velik broj parametara igra određenu ulogu, stoga je nemoguće definirati vijek trajanja.

Parametri sa značajnim utjecajem na vijek trajanja uključuju: ugradnju, način ugradnje, količinu kretanja, vibracije, udarce, torziju, duljinu hoda, neaksijalni hod, temperaturu, habanje na drugim površinama, okolinu upotrebe, sredstva za čišćenje, bočne udarce itd.

Uvijek dimenzionirajte vlačnu oprugu tako da pruži željeni hod i silu uz što manje napora. To će opruzi dati najduži mogući vijek trajanja.

Primjena maksimalnog opterećenja na oprugu ili njegovo prekoračenje skratit će životni vijek i može uzrokovati trajno izobličenje opruge.

Stoga preporučujemo da ne upotrebljavate više od 75 % maksimalnog hoda (Sn) konusnih opruga.

Obično udesno Smjer namotavanja ne utječe na snagu ni primjenu.

Standardne vlačne opruge nisu definirane određenim smjerom namotavanja. Ovisno o proizvodnji, opruge mogu biti namotane udesno ili ulijevo. Ako je potreban određeni smjer namotavanja, moguće ih je proizvesti kao posebne opruge.

Ako je potrebna vlačna opruga s točnom vrijednošću za jedan od sljedećih parametara, opruge moraju biti izrađene po narudžbi:
- Vrsta ušice
- Visina ušice (LH)
- Položaj ušice (X)
- Širina ušice (ako se opruga ugrađuje u cijev)
- Otvor ušice (m)
- Početna sila (F0)

Kada upotrebljavate opruge za dječje viseće mreže ili dječje ležaljke, na primjer, ili druge konstrukcije gdje je osoba na neki način obješena o konstrukciju, morate biti svjesni sljedećeg:

Deformacije ili lomovi opruga
Opruga je tehnički predmet koji se tijekom uporabe može deformirati odnosno slomiti. Mogu postojati nevidljivi nedostaci u leguri žice za oprugu, a tijekom izrade opruge također mogu nastati nedostaci koji oprugu mogu oslabiti. Nepravilna upotreba opruge također može skratiti životni vijek opruge i rezultirati deformacijom ili lomljenjem opruge.

Opruga uvijek mora biti dimenzionirana tako da uvijek sadržava faktor sigurnosti koji odgovara riziku pri uporabi.

Sigurnosni uređaj – VAŽNO!
Ako se opruga upotrebljava u konstrukciji gdje je osoba na neki način obješena o konstrukciju, a opruga će biti nosivi element između osobe i konstrukcije, između osobe i fiksne točke mora se postaviti posebna odgovarajuća sigurnosna naprava. Time se osigurava da osoba ne može pasti ako se opruga deformira ili pukne. Korisnik opruge – u bilo kojoj konstrukciji gdje osobe mogu pasti ili se na drugi način ozlijediti – uvijek je odgovoran osigurati da je konstrukcija pravilno dizajnirana kako ne bi došlo do ozljeda osoba ako se opruga deformira ili slomi.

Primjeni

Internet Explorer Incompatibility

This website unfortunately does not work well with Internet Explorer. We recommend using one of the following free browsers:

Copyright © 2025 Sodemann Industrifjedre A/S. All rights reserved.
