Plinske opruge - Sila koja se može smanjiti - Nehrđajući čelik
Verzija VLRF - Plinske opruge i plinski amortizeri Valirolad od nehrđajućeg čelika. Ponuda je izrađena kako bi pružala otpor kada se klipnjača pritisne u cilindar. I cilindar i klipnjača izrađeni su od nehrđajućeg čelika. To znači da se model može upotrebljavati i u suhim i u vlažnim okruženjima. Moguće je postaviti žaljeni tlak verzije, ali samo prema dolje. Veličina navoja ovisi o klipnjači. Verzija ima navoje na oba kraja.
Model se može upotrebljavati u konstrukcijama gdje ne znate potrebnu silu. Pomoću ventila moguće je postupno smanjivati silu dok se ne postigne potrebna sila. Imajte na umu da se modelu može samo smanjiti sila. Više o karakteristikama modela pročitajte na dnu stranice.
Verzija se isporučuje s maksimalnom silom između 400,00 N i 2000,00 N i duljinama neopterećene opruge (bez navoja) između 151,00 mm i 1066,00 mm. Upotrebljavajte klizače za sortiranje kako biste ograničili pretragu na prave dimenzije.
Verziju nije potrebno održavati ni podmazivati. Model je dizajniran za upotrebu na temperaturama između -30 °C i +80 °C. Preporučuje se dimenzionirati najkraći mogući hod i najveći mogući promjer cilindra. To produljuje radni vijek. Ova verzija može izvesti maksimalno 5 udaraca u minuti i 30.000 pokreta kada je pravilno sastavljena. Tijekom montaže mora se osigurati da ne dođe do bočnog uvijanja – ili sila – koje bi mogle djelovati na bilo koji drugi način osim slobodnim aksijalnim kretanjem.
Veliki izbor završnih spojeva možete pronaći putem poveznice u nastavku.
Pronađite točne dimenzije pomoću filtara u nastavku. Otvorite filtre klikom na strelicu prema dolje.
Količinski popust pogledajte klikom na zelenu košaricu pored artikla.
Ako znate broj artikla, upišite ga u okvir za pretraživanje na vrhu stranice.
90-70023-description
Nehrđajući čelik 304

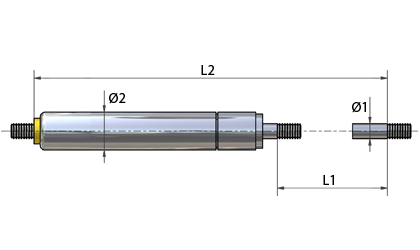

- VLRF-6-50-400Na zalihama: 8Materijal Nehrđajući čelik 304Ø1 - Promjer klipnjače (mm) 6,00Ø2 - Promjer cijevi (mm) 15,00L1 - Hod (mm) 50,00L2 - Duljina bez opterećenja između navoja (mm) 154,00F - Sila (N) 400,00K - Omjer sila 1,33G - Navoj (M) 6,00
- VLRF-6-60-400Na zalihama: 5Materijal Nehrđajući čelik 304Ø1 - Promjer klipnjače (mm) 6,00Ø2 - Promjer cijevi (mm) 15,00L1 - Hod (mm) 60,00L2 - Duljina bez opterećenja između navoja (mm) 168,00F - Sila (N) 400,00K - Omjer sila 1,33G - Navoj (M) 6,00
- VLRF-6-75-400Na zalihama: 1Materijal Nehrđajući čelik 304Ø1 - Promjer klipnjače (mm) 6,00Ø2 - Promjer cijevi (mm) 15,00L1 - Hod (mm) 75,00L2 - Duljina bez opterećenja između navoja (mm) 214,00F - Sila (N) 400,00K - Omjer sila 1,30G - Navoj (M) 6,00
- VLRF-6-80-400Na zalihama: 3Materijal Nehrđajući čelik 304Ø1 - Promjer klipnjače (mm) 6,00Ø2 - Promjer cijevi (mm) 15,00L1 - Hod (mm) 80,00L2 - Duljina bez opterećenja između navoja (mm) 209,00F - Sila (N) 400,00K - Omjer sila 1,30G - Navoj (M) 6,00
- VLRF-6-90-400Na zalihama: 5Materijal Nehrđajući čelik 304Ø1 - Promjer klipnjače (mm) 6,00Ø2 - Promjer cijevi (mm) 15,00L1 - Hod (mm) 90,00L2 - Duljina bez opterećenja između navoja (mm) 270,00F - Sila (N) 400,00K - Omjer sila 1,24G - Navoj (M) 6,00
- VLRF-6-100-400Na zalihama: 6Materijal Nehrđajući čelik 304Ø1 - Promjer klipnjače (mm) 6,00Ø2 - Promjer cijevi (mm) 15,00L1 - Hod (mm) 100,00L2 - Duljina bez opterećenja između navoja (mm) 248,00F - Sila (N) 400,00K - Omjer sila 1,33G - Navoj (M) 6,00
- VLRF-6-120-400Na zalihama: 7Materijal Nehrđajući čelik 304Ø1 - Promjer klipnjače (mm) 6,00Ø2 - Promjer cijevi (mm) 15,00L1 - Hod (mm) 120,00L2 - Duljina bez opterećenja između navoja (mm) 282,00F - Sila (N) 400,00K - Omjer sila 1,33G - Navoj (M) 6,00
- VLRF-6-140-400Na zalihama: 5Materijal Nehrđajući čelik 304Ø1 - Promjer klipnjače (mm) 6,00Ø2 - Promjer cijevi (mm) 15,00L1 - Hod (mm) 140,00L2 - Duljina bez opterećenja između navoja (mm) 350,00F - Sila (N) 400,00K - Omjer sila 1,33G - Navoj (M) 6,00
- VLRF-6-150-400Na zalihama: 4Materijal Nehrđajući čelik 304Ø1 - Promjer klipnjače (mm) 6,00Ø2 - Promjer cijevi (mm) 15,00L1 - Hod (mm) 150,00L2 - Duljina bez opterećenja između navoja (mm) 349,00F - Sila (N) 400,00K - Omjer sila 1,33G - Navoj (M) 6,00
- VLRF-6-170-400Na zalihama: 6Materijal Nehrđajući čelik 304Ø1 - Promjer klipnjače (mm) 6,00Ø2 - Promjer cijevi (mm) 15,00L1 - Hod (mm) 170,00L2 - Duljina bez opterećenja između navoja (mm) 396,00F - Sila (N) 400,00K - Omjer sila 1,36G - Navoj (M) 6,00
Cilindar i klipnjača: Nehrđajuće plinske opruge izrađene su od nehrđajućeg materijala AISI 304L.
Ulje: Ulje je uobičajeno ulje za podmazivanje, ali nije odobreno za upotrebu u prehrambenoj industriji.
Plin: Dušik N2 Std. Atmosferski zrak sadrži 78,09 % dušika i osnova je za proizvodnju dušika destilacijom tekućeg zraka. Dušik je bez mirisa, bez boje, netoksičan i nezapaljiv.
Ukupna duljina (L2): +/- 3 mm
Klipnjača (L1): +/- 2 mm
Maksimalna sila (F): +/- 10 %
Plinske opruge Variload su u osnovi izrađene na isti način kao nitridne plinske opruge. Plinske opruge Variload opremljene su ventilom koji može osloboditi tlak iz cilindra. Otpuštanjem tlaka sila plinske opruge može se smanjiti na tlak potreban za određenu konstrukciju.
Kada oprugu treba podešavati, pazite da ne dođe do oštećenja zbog pretjeranog otpuštanja tlaka.
Pri podešavanju tlaka preporučuje se dodati dodatni uteg koji odgovara +10 % težine predmeta prije podešavanja. Kada treba podesiti tlak plinske opruge, otvorite ventil pomoću priloženog imbus ključa. Pažljivo malo odvrnite ventil dok ne čujete izlazak plina. Ne odvrćite ventil do kraja. Dok se ne postigne pravilan tlak, preporučuje se zatezanje ventila u redovitim intervalima kako bi se testirala sila plinske opruge.
Uvijek možete pustiti malo više – ne možete napuniti više. Imajte na umu da čak i mala količina ispuštanja tlaka može imati veliki utjecaj na snagu plinske opruge. Nakon što pronađete točan tlak, uklonite 10 % dodatne težine i ponovno testirajte. Time se sprječava oslobađanje prevelikog tlaka.
Ako se u konstrukciji upotrebljavaju dvije plinske opruge Variload, preporučuje se da naizmjence ispuštate plin iz ventila na svakoj opruzi. Time se osigurava da će konačni tlak u dvije plinske opruge Variload biti što je moguće ravnomjerniji.
Plinske opruge Variload mogu se puniti samo u tvornici. Stoga pažljivo pratite koliko plina ispuštaju.
Kvocijent sile izračunata je vrijednost koja pokazuje povećanje/gubitak sile između dvije mjerne točke.
Snaga pri duljini neopterećene opruge Kada je opruga neopterećena, ne daje nikakvu silu.
- Snaga pri duljini neopterećene opruge Kada je opruga neopterećena, ne daje nikakvu silu.
- Sila pri pokretanju. Zbog kombinacije sile trenja dodane X broju N proizvedenog tlakom u cilindru, krivulja jasno pokazuje da sila značajno raste čim se plinska opruga komprimira. Nakon savladavanja trenja, krivulja pada. Ako je opruga neko vrijeme mirovala, ponovo može biti potrebna dodatna sila za aktiviranje plinske opruge. Donji primjer pokazuje razliku između prvog i drugog puta komprimiranja plinske opruge. Ako se plinska opruga redovito upotrebljava, krivulja sile bit će blizu donje krivulje. Vjerojatnije je da će plinska opruga koja neko vrijeme miruje biti bliže gornjoj krivulji.
- Maksimalna sila pri kompresiji. Ta se sila zapravo ne može upotrebljavati u strukturalnom kontekstu. Sila se postiže samo kao trenutna snimka kada kontinuirani pritisak/kretanje prestane. Čim se plinska opruga više ne kreće, plinska opruga pokušat će se vratiti u svoj početni položaj i stoga je korisna sila manja, a krivulja pada na točku 4.
- Maksimalna sila koju daje opruga. Ta se sila mjeri na početku povrata plinske opruge. To pokazuje ispravnu sliku maksimalne sile koju plinska opruga daje kada miruje u ovoj točki.
- Sila koju daje plinska opruga u tablicama. Prema normalnim standardima, čvrstoća plinske opruge dobiva se iz mjerenja sile na preostalih 5 mm hoda prema njezinom izduženom stanju i u mirovanju.
- Kvocijent sile. Kvocijent sile izračunata je vrijednost koja označava povećanje/gubitak sile između vrijednosti u točki 5 i točki 4. Dakle, faktor za koliko sile plinska opruga gubi pri povratku od svoje maksimalne točke hoda 4, do točke 5 (maksimalan hod, produžena – 5 mm). Kvocijent sile izračunava se dijeljenjem sile u točki 4 s vrijednošću u točki 5. Taj se faktor također upotrebljava u obrnutoj situaciji. Ako imate kvocijent sile (pogledajte vrijednost u našim tablicama) i silu u točki 5 (sila u našim tablicama), sila u točki 4 može se izračunati množenjem kvocijenta sile sa silom u točki 5.
Kvocijent sile ovisi o volumenu u cilindru u kombinaciji s debljinom klipnjače i količinom ulja. To varira od veličine do veličine. Metali i tekućine ne mogu se komprimirati pa je stoga samo plin taj koji se može komprimirati unutar cilindra. - Amortizacija. Između točke 4 i točke 5 moguće je vidjeti zavoj na krivulji sile. U ovoj točki počinje amortizacija, a ona postoji i preostali dio hoda. Amortizacija nastaje zbog ulja koje mora procuriti kroz otvore u klipu. Promjenom kombinacije veličina otvora, količine i viskoznosti ulja, amortizacija se može promijeniti. Amortizacija se ne može/treba u potpunosti ukloniti jer potpuno komprimirana plinska opruga pri naglom slobodnom kretanju klipa neće biti amortirzirana, a time se klipnjača može izvući iz cilindra.
Sigurnost Plinske opruge sadrže plin dušik pod visokim tlakom. To je vrsta plina koji ne može gorjeti ni eksplodirati te nije otrovan ako se udiše. Ni u kojem slučaju ne smijete rastaviti ni ponovno puniti plinsku oprugu – to je izuzetno opasno zbog visokog tlaka! Nemojte paliti, bušiti, gnječiti ni udubljivati plinsku oprugu i nemojte zavarivati površinu cilindra. Nemojte grebati, bojati ni savijati klip.
Nikada nemojte upotrebljavati plinske opruge kao sigurnosni uređaj. Ako oštećenje plinske opruge može dovesti do osobnih ozljeda, to mora biti spriječeno sigurnosnim uređajem. Ako bilo koja konstrukcija koja uključuje plinsku oprugu može prouzročiti tjelesne ozljede u slučaju gubitka plina iz opruge, mora se upotrijebiti dodatni sigurnosni uređaj kako bi se spriječile ozljede. U nekim konstrukcijama moguće je upotrijebiti cijevi za blokiranje plinskih opruga. To štiti konstrukciju u slučaju iznenadnog pada tlaka u plinskoj opruzi. Pročitajte više
Plinske opruge moraju biti pohranjene i postavljene s klipom okrenutim prema dolje i pod kutom od 45 stupnjeva u odnosu na vodoravnu površinu. To je važno jer takav sklop osigurava da unutarnje brtve cilindra ostanu podmazane uljem u plinskoj opruzi.
Ako je plinska opruga postavljena vodoravno ili s klipnjačom okrenutom prema gore, ulje će istjecati iz brtve, što će uzrokovati njeno sušenje. To će na kraju oslabiti funkciju i na kraju može doći do curenja brtve, uzrokujući gubitak snage plinske opruge. Pri svakoj ugradnji potrebno je paziti da ne dođe do bočnih savijanja ili sila koje ometaju slobodno aksijalno kretanje plinske opruge u uzdužnom smjeru.
Ako se plinska opruga neko vrijeme nije pomicala, možda će trebati malo dodatnog napora da se ponovno pokrene. To je sasvim normalno.
Također imajte na umu da obično ne možete rukama jednostavno stisnuti oprugu veću od 200 N.
Preporučuje se da se u konstrukcijama s plinskim oprugama upotrebljava fizički graničnik kako bi se osiguralo da plinska opruga nije preopterećena. Fizičkim graničnikom izbjegava se pritisak klipnjače prema dolje. Drugim riječima, dio klipnjače uvijek mora biti vidljiv. Time se čuvaju karakteristike plinske opruge i osigurava optimalan vijek trajanja.
Ako su vrata fizički velika i/ili teška, preporučujemo upotrebu dvije plinske opruge u konstrukciji. U protivnom postoji opasnost od izobličenja konstrukcije. To može ograničiti funkcionalnost plinske opruge i uvelike skratiti vijek trajanja. U nesretnim situacijama može čak i uništiti konstrukciju.
Ako konstrukcija već ima ugrađene dvije plinske opruge, uvijek se preporučuje zamjena obje plinske opruge istovremeno. Može doći do razlika u snazi stare i nove plinske opruge, a ta razlika može rezultirati neželjenom funkcionalnošću i kraćim vijekom trajanja.
Izbjegavajte podmazivanje klipnjače jer asortiman plinskih opruga ne zahtijeva održavanje. Moguće je zaštititi plinsku oprugu gumenim mijehom ako se plinska opruga upotrebljava u nečistom okruženju.
Plinske opruge pune se na 20 °C, pa se početna sila stoga mjeri na 20 °C.
Sila će se mijenjati za otprilike 3 – 3,5 % na svakih 10 °C. Što je hladnije, plinska opruga postaje slabija.
Naše plinske opruge najbolje rade na temperaturama između -30 °C i +80 °C. Upotreba opruga na temperaturama blizu tih granica proizvest će izmijenjenu silu, a maksimalna uporaba se ne preporučuje.
Plinske opruge dizajnirane su za ne više od 5 poteza u minuti na 20 °C. Ako se to prekorači, doći će do nakupljanja topline unutar plinske opruge što može dovesti do curenja brtvi.
Plinske opruge lagano gube tlak tijekom vremena u usporedbi s izvornim tlakom u trenutku ugradnje. Može se očekivati pad tlaka do 10 %.
Uvijek upotrebljavajte najkraći mogući hod klipa i uvijek odaberite najveći mogući promjer cilindra – to produljuje radni vijek. Duge i tanke plinske opruge znatno su slabije od kratkih i debelih plinskih opruga.
