Zakrivljene opružne podloške

Zakrivljene opružne podloške

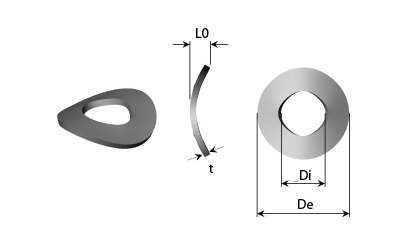

Tehnički crtež - Zakrivljene opružne podloške
Idi na tehničke informacije

Naručite od ponedjeljka do četvrtka prije 15:30 i petkom prije 14:45, a mi ćemo vašu narudžbu poslati isti dan s očekivanom dostavom u roku od 4 do 6 dana. To se odnosi na sve zakrivljene opružne podloške.

Količinske popuste i cijene pogledajte klikom na košaricu pored željenog proizvoda.

Upotrijebite donje klizače raspona za brzu i jednostavnu navigaciju.

Što je zakrivljena opružna podloška?


Zakrivljene opružne podloške upotrebljavaju se tamo gdje se mora kompenzirati aksijalni zazor. To može biti kompenzacija manjih razmaka s malim opterećenjem. Sve veličine imaju jednu krivulju. To omogućuje da se diskovi pritisnu ravno, a da diskovi bregaste osovine imaju manju silu kao rezultat toga.

Unatoč činjenici da se opružne podloške mogu ravno pritisnuti bez gubitka snage, preporučuje se odabir dimenzija s najmanjim mogućim hodom i da se zakrivljene opružne podloške ne pritišću ravno. Time se održava optimalna uporabljivost što je dulje moguće.

Prikaži više Prikaži manje

Shop By
Shopping Options
De - Vanjski promjer (mm)
Di - Unutarnji promjer (mm)
H max - Maksimalna visina (mm)
h min - Minimalna visina (mm)
s - Debljina (mm)

Items 1-10 of 12

Set Descending Direction
Pogledaj cijene - Dodaj u košaricu Materijal De
Vanjski promjer (mm)		 Di
Unutarnji promjer (mm)		 H max
Maksimalna visina (mm)		 h min
Minimalna visina (mm)		 s
Debljina (mm)		 SKU Stock Tehnički crtež Pročitajte više 3D CAD
Opružni čelik 4,00 1,80 0,90 0,45 0,25 62030 62030
Opružni čelik 4,50 2,20 1,00 0,50 0,30 62040 62040
Opružni čelik 5,00 2,50 1,00 0,50 0,30 62050 62050
Opružni čelik 5,50 2,80 1,10 0,55 0,30 62060 62060
Opružni čelik 6,00 3,20 1,30 0,65 0,40 62070 62070
Opružni čelik 7,00 3,70 1,40 0,70 0,40 62080 62080
Opružni čelik 8,00 4,30 1,60 0,80 0,50 62090 62090
Opružni čelik 10,00 5,30 1,80 0,90 0,50 62100 62100
Opružni čelik 11,00 6,40 2,20 1,10 0,50 62110 62110
Opružni čelik 12,00 7,40 2,40 1,00 0,50 62120 62120
  1. 62030
    Na zalihama: 608
    62030
    Materijal Opružni čelik
    De - Vanjski promjer (mm) 4,00
    Di - Unutarnji promjer (mm) 1,80
    H max - Maksimalna visina (mm) 0,90
    h min - Minimalna visina (mm) 0,45
    s - Debljina (mm) 0,25
  2. 62040
    Na zalihama: 2.315
    62040
    Materijal Opružni čelik
    De - Vanjski promjer (mm) 4,50
    Di - Unutarnji promjer (mm) 2,20
    H max - Maksimalna visina (mm) 1,00
    h min - Minimalna visina (mm) 0,50
    s - Debljina (mm) 0,30
  3. 62050
    Na zalihama: 564
    62050
    Materijal Opružni čelik
    De - Vanjski promjer (mm) 5,00
    Di - Unutarnji promjer (mm) 2,50
    H max - Maksimalna visina (mm) 1,00
    h min - Minimalna visina (mm) 0,50
    s - Debljina (mm) 0,30
  4. 62060
    Na zalihama: 780
    62060
    Materijal Opružni čelik
    De - Vanjski promjer (mm) 5,50
    Di - Unutarnji promjer (mm) 2,80
    H max - Maksimalna visina (mm) 1,10
    h min - Minimalna visina (mm) 0,55
    s - Debljina (mm) 0,30
  5. 62070
    Na zalihama: 6.463
    62070
    Materijal Opružni čelik
    De - Vanjski promjer (mm) 6,00
    Di - Unutarnji promjer (mm) 3,20
    H max - Maksimalna visina (mm) 1,30
    h min - Minimalna visina (mm) 0,65
    s - Debljina (mm) 0,40
  6. 62080
    Na zalihama: 440
    62080
    Materijal Opružni čelik
    De - Vanjski promjer (mm) 7,00
    Di - Unutarnji promjer (mm) 3,70
    H max - Maksimalna visina (mm) 1,40
    h min - Minimalna visina (mm) 0,70
    s - Debljina (mm) 0,40
  7. 62090
    Na zalihama: 135
    62090
    Materijal Opružni čelik
    De - Vanjski promjer (mm) 8,00
    Di - Unutarnji promjer (mm) 4,30
    H max - Maksimalna visina (mm) 1,60
    h min - Minimalna visina (mm) 0,80
    s - Debljina (mm) 0,50
  8. 62100
    Na zalihama: 1.043
    62100
    Materijal Opružni čelik
    De - Vanjski promjer (mm) 10,00
    Di - Unutarnji promjer (mm) 5,30
    H max - Maksimalna visina (mm) 1,80
    h min - Minimalna visina (mm) 0,90
    s - Debljina (mm) 0,50
  9. 62110
    Na zalihama: 1.861
    62110
    Materijal Opružni čelik
    De - Vanjski promjer (mm) 11,00
    Di - Unutarnji promjer (mm) 6,40
    H max - Maksimalna visina (mm) 2,20
    h min - Minimalna visina (mm) 1,10
    s - Debljina (mm) 0,50
  10. 62120
    Na zalihama: 500
    62120
    Materijal Opružni čelik
    De - Vanjski promjer (mm) 12,00
    Di - Unutarnji promjer (mm) 7,40
    H max - Maksimalna visina (mm) 2,40
    h min - Minimalna visina (mm) 1,00
    s - Debljina (mm) 0,50
Page
per page
Materijal

DIN 17222 - C 75 - WERKSTOFF NR. 1.0605

Površina

Četiri najmanje veličine fosfatirane su i nauljene. Ostale su veličine su pocinčane 9 – 12 my.
