Opruga konstantne sile – bez kućišta
Opruga konstantne sile
Naručite od ponedjeljka do četvrtka prije 15:30 i petkom prije 14:45, a mi ćemo vašu narudžbu poslati isti dan s očekivanom dostavom u roku od 4 do 6 dana. To se odnosi na opruge konstantne sile na zalihama.
Količinske popuste i cijene pogledajte klikom na košaricu pored željenog proizvoda.
Upotrijebite donje klizače raspona za brzu i jednostavnu navigaciju.
Opruge konstantne sile bez kućišta izrađene su od trake od nehrđajućeg čelika (Tip 301) i imaju prilično konstantnu silu raspoređenu tijekom istezanja i uvlačenja. Postoji razlika u snazi između kretanja remena prema van i prema unutra. Preporučena upotreba: najmanje 1½ okretaja opružne trake ostaje na osovini pri potpunom istezanju. Time se povećava korisnost opruge konstantne sile.

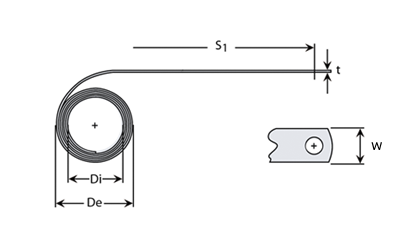

| Pogledaj cijene - Dodaj u košaricu | Di Unutarnji promjer (mm) |
De Vanjski promjer (mm) |
Fn Maksimalno opterećenje na Ln (N) |
t Debljina materijala (mm) |
W Širina trake (mm) |
S1 Izvlačenje (mm) |
Service life cyclus Ciklus životnog vijeka (kom.) |
hm Otvor za montažu (mm) |
Materijal | SKU | Stock | Tehnički crtež | Pročitajte više | 3D CAD | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 5,50 | 7,60 | 1,70 | 0,08 | 4,75 | 269,00 | 4.000,00 | 2,40 | Nehrđajući čelik 301 | CF012-0038 |
|
|||||
| 7,50 | 10,50 | 2,90 | 0,10 | 6,35 | 333,00 | 4.000,00 | 3,30 | Nehrđajući čelik 301 | CF015-0065 |
|
|||||
| 7,75 | 10,50 | 2,20 | 0,10 | 4,75 | 333,00 | 4.000,00 | 2,40 | Nehrđajući čelik 301 | CF015-0049 |
|
|||||
| 8,25 | 10,75 | 3,70 | 0,10 | 7,90 | 333,00 | 4.000,00 | 3,30 | Nehrđajući čelik 301 | CF015-0083 |
|
|||||
| 9,00 | 11,50 | 2,20 | 0,10 | 6,35 | 305,00 | 4.000,00 | 3,30 | Nehrđajući čelik 301 | CF015-0050 |
|
|||||
| 9,50 | 12,75 | 4,60 | 0,13 | 7,90 | 372,00 | 4.000,00 | 3,30 | Nehrđajući čelik 301 | CF017-0103 |
|
|||||
| 10,67 | 14,00 | 3,34 | 0,13 | 7,87 | 381,00 | 4.000,00 | 3,30 | Nehrđajući čelik 301 | CF018-0075 |
|
|||||
| 11,00 | 15,50 | 6,60 | 0,15 | 9,50 | 536,00 | 4.000,00 | 5,00 | Nehrđajući čelik 301 | CF024-0148 |
|
|||||
| 11,00 | 15,50 | 8,80 | 0,15 | 12,70 | 557,00 | 4.000,00 | 5,00 | Nehrđajući čelik 301 | CF025-0198 |
|
|||||
| 13,00 | 16,50 | 4,98 | 0,15 | 9,40 | 457,00 | 4.000,00 | 3,30 | Nehrđajući čelik 301 | CF022-0112 |
|
- CF012-0038Na zalihama: 534
Di - Unutarnji promjer (mm) 5,50De - Vanjski promjer (mm) 7,60Fn - Maksimalno opterećenje na Ln (N) 1,70t - Debljina materijala (mm) 0,08W - Širina trake (mm) 4,75S1 - Izvlačenje (mm) 269,00Service life cyclus - Ciklus životnog vijeka (kom.) 4.000,00hm - Otvor za montažu (mm) 2,40Materijal Nehrđajući čelik 301
- CF015-0065Na zalihama: 150
Di - Unutarnji promjer (mm) 7,50De - Vanjski promjer (mm) 10,50Fn - Maksimalno opterećenje na Ln (N) 2,90t - Debljina materijala (mm) 0,10W - Širina trake (mm) 6,35S1 - Izvlačenje (mm) 333,00Service life cyclus - Ciklus životnog vijeka (kom.) 4.000,00hm - Otvor za montažu (mm) 3,30Materijal Nehrđajući čelik 301
- CF015-0049Na zalihama: 147
Di - Unutarnji promjer (mm) 7,75De - Vanjski promjer (mm) 10,50Fn - Maksimalno opterećenje na Ln (N) 2,20t - Debljina materijala (mm) 0,10W - Širina trake (mm) 4,75S1 - Izvlačenje (mm) 333,00Service life cyclus - Ciklus životnog vijeka (kom.) 4.000,00hm - Otvor za montažu (mm) 2,40Materijal Nehrđajući čelik 301
- CF015-0083Na zalihama: 185
Di - Unutarnji promjer (mm) 8,25De - Vanjski promjer (mm) 10,75Fn - Maksimalno opterećenje na Ln (N) 3,70t - Debljina materijala (mm) 0,10W - Širina trake (mm) 7,90S1 - Izvlačenje (mm) 333,00Service life cyclus - Ciklus životnog vijeka (kom.) 4.000,00hm - Otvor za montažu (mm) 3,30Materijal Nehrđajući čelik 301
- CF015-0050Na zalihama: 210
Di - Unutarnji promjer (mm) 9,00De - Vanjski promjer (mm) 11,50Fn - Maksimalno opterećenje na Ln (N) 2,20t - Debljina materijala (mm) 0,10W - Širina trake (mm) 6,35S1 - Izvlačenje (mm) 305,00Service life cyclus - Ciklus životnog vijeka (kom.) 4.000,00hm - Otvor za montažu (mm) 3,30Materijal Nehrđajući čelik 301
- CF017-0103Na zalihama: 285
Di - Unutarnji promjer (mm) 9,50De - Vanjski promjer (mm) 12,75Fn - Maksimalno opterećenje na Ln (N) 4,60t - Debljina materijala (mm) 0,13W - Širina trake (mm) 7,90S1 - Izvlačenje (mm) 372,00Service life cyclus - Ciklus životnog vijeka (kom.) 4.000,00hm - Otvor za montažu (mm) 3,30Materijal Nehrđajući čelik 301
- CF018-0075Na zalihama: 213
Di - Unutarnji promjer (mm) 10,67De - Vanjski promjer (mm) 14,00Fn - Maksimalno opterećenje na Ln (N) 3,34t - Debljina materijala (mm) 0,13W - Širina trake (mm) 7,87S1 - Izvlačenje (mm) 381,00Service life cyclus - Ciklus životnog vijeka (kom.) 4.000,00hm - Otvor za montažu (mm) 3,30Materijal Nehrđajući čelik 301
- CF024-0148Na zalihama: 516
Di - Unutarnji promjer (mm) 11,00De - Vanjski promjer (mm) 15,50Fn - Maksimalno opterećenje na Ln (N) 6,60t - Debljina materijala (mm) 0,15W - Širina trake (mm) 9,50S1 - Izvlačenje (mm) 536,00Service life cyclus - Ciklus životnog vijeka (kom.) 4.000,00hm - Otvor za montažu (mm) 5,00Materijal Nehrđajući čelik 301
- CF025-0198Na zalihama: 416
Di - Unutarnji promjer (mm) 11,00De - Vanjski promjer (mm) 15,50Fn - Maksimalno opterećenje na Ln (N) 8,80t - Debljina materijala (mm) 0,15W - Širina trake (mm) 12,70S1 - Izvlačenje (mm) 557,00Service life cyclus - Ciklus životnog vijeka (kom.) 4.000,00hm - Otvor za montažu (mm) 5,00Materijal Nehrđajući čelik 301
- CF022-0112Na zalihama: 209
Di - Unutarnji promjer (mm) 13,00De - Vanjski promjer (mm) 16,50Fn - Maksimalno opterećenje na Ln (N) 4,98t - Debljina materijala (mm) 0,15W - Širina trake (mm) 9,40S1 - Izvlačenje (mm) 457,00Service life cyclus - Ciklus životnog vijeka (kom.) 4.000,00hm - Otvor za montažu (mm) 3,30Materijal Nehrđajući čelik 301
Nehrđajuća traka tipa 301
Radna temperatura od -200 ºC do +200 ºC
Unutarnji promjer (Di): +/- 15%
Vanjski promjer (De): +/- 15%
Maksimalna snaga (Fn): +/- 20% mjereno u kretanju prema van.
Ova vrsta opruge konstantne sile izrađena je od nehrđajućeg čelika (tip 301), a opruga će imati prilično konstantnu silu tijekom kompletnog istezanja. Sila se razlikuje ovisno o tome mjeri li se prema kretanju trake prema van ili prema unutra. Preporučuje se da najmanje 1½ okretaja opruge ostane na osovini pri punom istezanju.
