Premium ISO alatne opruge
Premium ISO alatne opruge
Naručite od ponedjeljka do četvrtka prije 15:30 i petkom prije 14:45, a mi ćemo vašu narudžbu poslati isti dan s očekivanom dostavom u roku od 4 do 6 dana. To se odnosi na sve Premium ISO alatne opruge na zalihama
Količinske popuste i cijene pogledajte klikom na košaricu pored željenog proizvoda.
Upotrijebite klizače raspona u nastavku za brzo i jednostavno kretanje kroz našu veliku ponudu Premium ISO alatnih opruga.
Premium ISO alatne opruge proizvode se u Italiji. Opruge su izrađene od žice koja je kvalitetnija od propisane standardom DIN 10243. Osim toga, tijekom proizvodnje alatne se opruge prvo prešaju i sačmare, a zatim bojaju u jednu od sedam različitih boja, od kojih svaka predstavlja svoju kategoriju hoda i čvrstoće.
Uz četiri uobičajene kategorije čvrstoće, u ovom asortimanu nudimo i tri nove kategorije alatnih opruga. Asortiman (žuta, crvena, plava, zelena) proizveden je u skladu sa standardom ISO 10243, što jamči visoku kvalitetu. Asortiman (ljubičasta, bakrena i crna) proizvodi se na potpuno isti način kao i ISO asortiman i stoga je također iste visoke kvalitete.
Ljubičasta kategorija dodana je u slabiji dio raspona. Ako trebate dugi hod, ali još uvijek želite puno snage, onda je to prava kategorija za vas.
Na drugom kraju dodali smo bakrene i crne kategorije. Ovdje je snaga opruge stvarno pojačana! Hod nije dug, ali snaga je velika!
Žica je pravokutna, ali još uvijek ima zaobljene rubove. Pravokutna žica opruzi daje veću snagu od obične tlačne opruge. Jedna od karakteristika alatnih opruga velika je sila i kratak hod opruge.
Ako vam je potrebna opruga veće ili manje snage, možete upotrijebiti oprugu istih dimenzija – ali s različitim kodom boje – jer opruga ima iste ugradbene dimenzije.
Alatne opruge dostupne su s maksimalnom silom (Fn) od 92 N do 45.000 N (9 kg – 4.500 kg.)
Vrhunske ISO alatne opruge mogu imati mnoge različite primjene koje zahtijevaju velike sile u ograničenom prostoru, što je tipičan slučaj u industriji alata ili u konstrukcijama gdje je potrebna velika sila.
Imajte na umu da kodiranje bojom nije nužno isto za RG alatne opruge, ISO i Premium ISO alatne opruge.

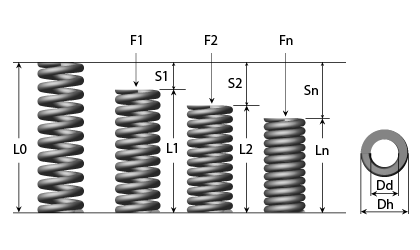

| Pogledaj cijene - Dodaj u košaricu | Dh Minimalan otvor (mm) |
Dd Maksimalna osovina (mm) |
Lo Duljina neopterećene opruge (mm) |
R Konstanta opruge (N/mm) |
S1 Hod na F1 (mm) |
L1 Duljina na F1 (mm) |
F1 Sila u N na S1 (N) |
Sn Maksimalan hod (mm) |
Ln Maksimalna duljina opterećene opruge (mm) |
Fn Maksimalno opterećenje na Ln (N) |
SKU | Stock | Tehnički crtež | Pročitajte više | 3D CAD | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10,00 | 5,00 | 20,00 | 580,00 | 0,00 | 0,00 | 0,00 | 2,20 | 17,80 | 1.250,00 | G1020 |
|
|
||||
| 10,00 | 5,00 | 25,00 | 8,50 | 8,80 | 16,20 | 74,00 | 12,50 | 12,50 | 106,00 | A1025 |
|
|
||||
| 10,00 | 5,00 | 25,00 | 11,00 | 7,50 | 17,50 | 83,00 | 10,00 | 15,00 | 110,00 | B1025 |
|
|
||||
| 10,00 | 5,00 | 25,00 | 16,00 | 6,30 | 18,70 | 100,00 | 9,40 | 15,60 | 150,00 | C1025 |
|
|
||||
| 10,00 | 5,00 | 25,00 | 23,00 | 5,00 | 20,00 | 115,00 | 7,50 | 17,50 | 173,00 | D1025 |
|
|
||||
| 10,00 | 5,00 | 25,00 | 36,80 | 4,30 | 20,70 | 156,00 | 6,30 | 18,70 | 230,00 | E1025 |
|
|
||||
| 10,00 | 5,00 | 25,00 | 167,00 | 2,50 | 22,50 | 418,00 | 3,80 | 21,20 | 626,00 | F1025 |
|
|
||||
| 10,00 | 5,00 | 30,00 | 360,00 | 0,00 | 0,00 | 0,00 | 3,50 | 26,50 | 1.250,00 | G1030 |
|
|
||||
| 10,00 | 5,00 | 32,00 | 6,50 | 11,20 | 20,80 | 73,00 | 16,00 | 16,00 | 104,00 | A1032 |
|
|
||||
| 10,00 | 5,00 | 32,00 | 8,50 | 9,60 | 22,40 | 82,00 | 12,80 | 19,20 | 109,00 | B1032 |
|
|
- G1020Na zalihama: 46
Dh - Minimalan otvor (mm) 10,00Dd - Maksimalna osovina (mm) 5,00Lo - Duljina neopterećene opruge (mm) 20,00R - Konstanta opruge (N/mm) 580,00S1 - Hod na F1 (mm) 0,00L1 - Duljina na F1 (mm) 0,00F1 - Sila u N na S1 (N) 0,00Sn - Maksimalan hod (mm) 2,20Ln - Maksimalna duljina opterećene opruge (mm) 17,80Fn - Maksimalno opterećenje na Ln (N) 1.250,00
- A1025Na zalihama: 139
Dh - Minimalan otvor (mm) 10,00Dd - Maksimalna osovina (mm) 5,00Lo - Duljina neopterećene opruge (mm) 25,00R - Konstanta opruge (N/mm) 8,50S1 - Hod na F1 (mm) 8,80L1 - Duljina na F1 (mm) 16,20F1 - Sila u N na S1 (N) 74,00Sn - Maksimalan hod (mm) 12,50Ln - Maksimalna duljina opterećene opruge (mm) 12,50Fn - Maksimalno opterećenje na Ln (N) 106,00
- B1025Na zalihama: 340
Dh - Minimalan otvor (mm) 10,00Dd - Maksimalna osovina (mm) 5,00Lo - Duljina neopterećene opruge (mm) 25,00R - Konstanta opruge (N/mm) 11,00S1 - Hod na F1 (mm) 7,50L1 - Duljina na F1 (mm) 17,50F1 - Sila u N na S1 (N) 83,00Sn - Maksimalan hod (mm) 10,00Ln - Maksimalna duljina opterećene opruge (mm) 15,00Fn - Maksimalno opterećenje na Ln (N) 110,00
- C1025Na zalihama: 173
Dh - Minimalan otvor (mm) 10,00Dd - Maksimalna osovina (mm) 5,00Lo - Duljina neopterećene opruge (mm) 25,00R - Konstanta opruge (N/mm) 16,00S1 - Hod na F1 (mm) 6,30L1 - Duljina na F1 (mm) 18,70F1 - Sila u N na S1 (N) 100,00Sn - Maksimalan hod (mm) 9,40Ln - Maksimalna duljina opterećene opruge (mm) 15,60Fn - Maksimalno opterećenje na Ln (N) 150,00
- D1025Na zalihama: 188
Dh - Minimalan otvor (mm) 10,00Dd - Maksimalna osovina (mm) 5,00Lo - Duljina neopterećene opruge (mm) 25,00R - Konstanta opruge (N/mm) 23,00S1 - Hod na F1 (mm) 5,00L1 - Duljina na F1 (mm) 20,00F1 - Sila u N na S1 (N) 115,00Sn - Maksimalan hod (mm) 7,50Ln - Maksimalna duljina opterećene opruge (mm) 17,50Fn - Maksimalno opterećenje na Ln (N) 173,00
- E1025Na zalihama: 144
Dh - Minimalan otvor (mm) 10,00Dd - Maksimalna osovina (mm) 5,00Lo - Duljina neopterećene opruge (mm) 25,00R - Konstanta opruge (N/mm) 36,80S1 - Hod na F1 (mm) 4,30L1 - Duljina na F1 (mm) 20,70F1 - Sila u N na S1 (N) 156,00Sn - Maksimalan hod (mm) 6,30Ln - Maksimalna duljina opterećene opruge (mm) 18,70Fn - Maksimalno opterećenje na Ln (N) 230,00
- F1025Na zalihama: 171
Dh - Minimalan otvor (mm) 10,00Dd - Maksimalna osovina (mm) 5,00Lo - Duljina neopterećene opruge (mm) 25,00R - Konstanta opruge (N/mm) 167,00S1 - Hod na F1 (mm) 2,50L1 - Duljina na F1 (mm) 22,50F1 - Sila u N na S1 (N) 418,00Sn - Maksimalan hod (mm) 3,80Ln - Maksimalna duljina opterećene opruge (mm) 21,20Fn - Maksimalno opterećenje na Ln (N) 626,00
- G1030Na zalihama: 49
Dh - Minimalan otvor (mm) 10,00Dd - Maksimalna osovina (mm) 5,00Lo - Duljina neopterećene opruge (mm) 30,00R - Konstanta opruge (N/mm) 360,00S1 - Hod na F1 (mm) 0,00L1 - Duljina na F1 (mm) 0,00F1 - Sila u N na S1 (N) 0,00Sn - Maksimalan hod (mm) 3,50Ln - Maksimalna duljina opterećene opruge (mm) 26,50Fn - Maksimalno opterećenje na Ln (N) 1.250,00
- A1032Na zalihama: 183
Dh - Minimalan otvor (mm) 10,00Dd - Maksimalna osovina (mm) 5,00Lo - Duljina neopterećene opruge (mm) 32,00R - Konstanta opruge (N/mm) 6,50S1 - Hod na F1 (mm) 11,20L1 - Duljina na F1 (mm) 20,80F1 - Sila u N na S1 (N) 73,00Sn - Maksimalan hod (mm) 16,00Ln - Maksimalna duljina opterećene opruge (mm) 16,00Fn - Maksimalno opterećenje na Ln (N) 104,00
- B1032Na zalihama: 196
Dh - Minimalan otvor (mm) 10,00Dd - Maksimalna osovina (mm) 5,00Lo - Duljina neopterećene opruge (mm) 32,00R - Konstanta opruge (N/mm) 8,50S1 - Hod na F1 (mm) 9,60L1 - Duljina na F1 (mm) 22,40F1 - Sila u N na S1 (N) 82,00Sn - Maksimalan hod (mm) 12,80Ln - Maksimalna duljina opterećene opruge (mm) 19,20Fn - Maksimalno opterećenje na Ln (N) 109,00
Čelik 52SiCrNiV6.
Žica se rasteže, toplinski obrađuje i sačmari prije bojanja.
Radna temperatura je između -30 ºC i +250 ºC.
Ove opruge nisu izrađene od nehrđajućeg čelika.
Konstanta opruge ( R ): +/- 10%
Minimalan otvor (Dh): Vanjski promjer je uvijek manji od navedene vrijednosti za Dh.
Maksimalna osovina (Dd): Unutarnji promjer uvijek je veći od navedene vrijednosti za Dd.
Ako želite podatkovnu tablicu u obliku PDF datoteke ili 3D CAD crtež opruge u .step, .iges ili .sat formatu, možete ga besplatno preuzeti klikom na simbol 3D CAD pored broja artikla u tablici.
Označavanje bojama vrši se praškastim premazom bez posebne zaštite od korozije.
Opruge su podijeljene u skupine boja prema snazi opruga.
- Što je opruga slabija, potencijalni hod je duži.
- Što vam je veća snaga potrebna, to je hod kraći.
Obično udesno. Na snagu i primjenu ne utječe smjer namotavanja.
Standardne alatne opruge nisu definirane određenim smjerom namotavanja. Ovisno o proizvodnji, opruge mogu biti namotane u desno ili u lijevo.
Životni vijek opruge općenito je vrlo teško definirati. Velik broj parametara igra određenu ulogu, stoga je nemoguće definirati vijek trajanja. Parametri sa značajnim utjecajem na vijek trajanja uključuju: ugradnju, način ugradnje, količinu kretanja, vibracije, udarce, torziju, duljinu hoda, neaksijalni hod, temperaturu, habanje na drugim površinama, okolinu upotrebe, sredstva za čišćenje, bočne udarce itd.
Najveća sila (Fn) i/ili maksimalni hod (Sn) ne bi se smjeli prekoračiti jer to značajno skraćuje životni vijek. Kako bi se izbjeglo nekontrolirano dinamičko naprezanje, alatne opruge uvijek moraju imati određenu početnu napetost.
Najduži životni vijek postiže se opterećenjem i hodom od maks. 25 % duljine neopterećene opruge (L0).
Ako su alatne opruge u automobilima ili drugim aplikacijama ugrađene ili zamijenjene našim alatnim oprugama, Sodemann Industrifjedre A/S ne može se smatrati odgovornim ni za kakve razlike u izvedbi ni za oštećenja.
To se također odnosi na kupce koji posjete Sodemann Industrifjedre A/S i dobiju pomoć i/ili smjernice.
Nabava alatnih opruga izrađenih po narudžbi nije moguća.
